خلاصه اجرایی: چرا غفلت از این سه سیستم، سریعترین راه برای تعطیلی کلینیک شماست؟
طراحی نادرست سیستمهای تهویه، برق و آکوستیک در کلینیک دندانپزشکی، نه تنها سلامت بیماران و پرسنل را به خطر میاندازد، بلکه میتواند مستقیماً منجر به رد پروانه بهرهبرداری و تحمیل هزینههای گزاف اصلاحی شود. بر اساس استاندارد ASHRAE 170-2017، نرخ تعویض هوا در اتاقهای درمان دندانپزشکی باید حداقل ۱۰ بار در ساعت باشد تا از تجمع آئروسلهای عفونی جلوگیری شود. در بخش برق، استاندارد IEC 60364-7-710 الزام میکند که اتاقهای جراحی و درمان به سیستم IT (ترانس ایزوله) مجهز باشند تا در اولین خطا، برق قطع نشود و ایمنی بیمار حفظ شود. در نهایت، غفلت از آکوستیک میتواند استرس پرسنل را افزایش داده و رضایت بیمار را کاهش دهد. این گزارش با استناد به استانداردهای بینالمللی (ASHRAE، IEC، NFPA) و الزامات وزارت بهداشت ایران، نقشه راهی برای طراحی سیستمهایی ارائه میدهد که ایمنی، بهداشت و آرامش را تقویت کنند.
بخش ۱: سیستم تهویه مطبوع (HVAC): خط مقدم کنترل عفونت
در دندانپزشکی، آئروسلهای تولیدشده توسط توربین و اولتراسونیک میتوانند حاوی باکتری، ویروس و قارچ باشند. سیستم تهویه، یکی از مهمترین سدهای دفاعی در برابر آلودگیهای هوابرد است.
۱.۱ استانداردهای کلیدی و اعداد حیاتی
طراحی سیستم تهویه کلینیک دندانپزشکی تابع ضوابط سختگیرانهای است که رعایت آنها برای اخذ تأییدیههای مربوط ضروری است:
| پارامتر | مقدار استاندارد | منبع استاندارد | اهمیت و توضیح |
|---|---|---|---|
| نرخ تعویض هوا (ACH) | حداقل ۱۰ بار در ساعت (برای اتاق درمان) | ASHRAE 170 | هوای آلوده به آئروسل را به سرعت رقیق و از فضا خارج میکند. |
| نوع فیلتراسیون | فیلتر HEPA (راندمان ۹۹.۹۷٪ برای ذرات ۰.۳ میکرون) | ASHRAE 170, ISO 14644 | باکتریها و ویروسها را پیش از بازگشت هوا به محیط به دام میاندازد. |
| فشار هوا | فشار منفی (نسبت به راهرو) | ASHRAE 170 | از خروج هوای آلوده به سایر بخشهای کلینیک جلوگیری میکند. |
| دمای ایدهآل | ۲۰–۲۴ درجه سانتیگراد | ASHRAE 170 | آسایش حرارتی بیمار و کادر درمان. |
| رطوبت نسبی | ۳۰–۵۰٪ | ASHRAE 170 | رطوبت بالای ۶۰٪ رشد میکروبها را تسهیل میکند. |
توجه ویژه: استفاده از پنکه یا فن معمولی در اتاق درمان به دلیل ایجاد جریان متلاطم و پراکندن آئروسلها در محیط، ممنوع است.
۱.۲ الزامات فنی سیستم تهویه

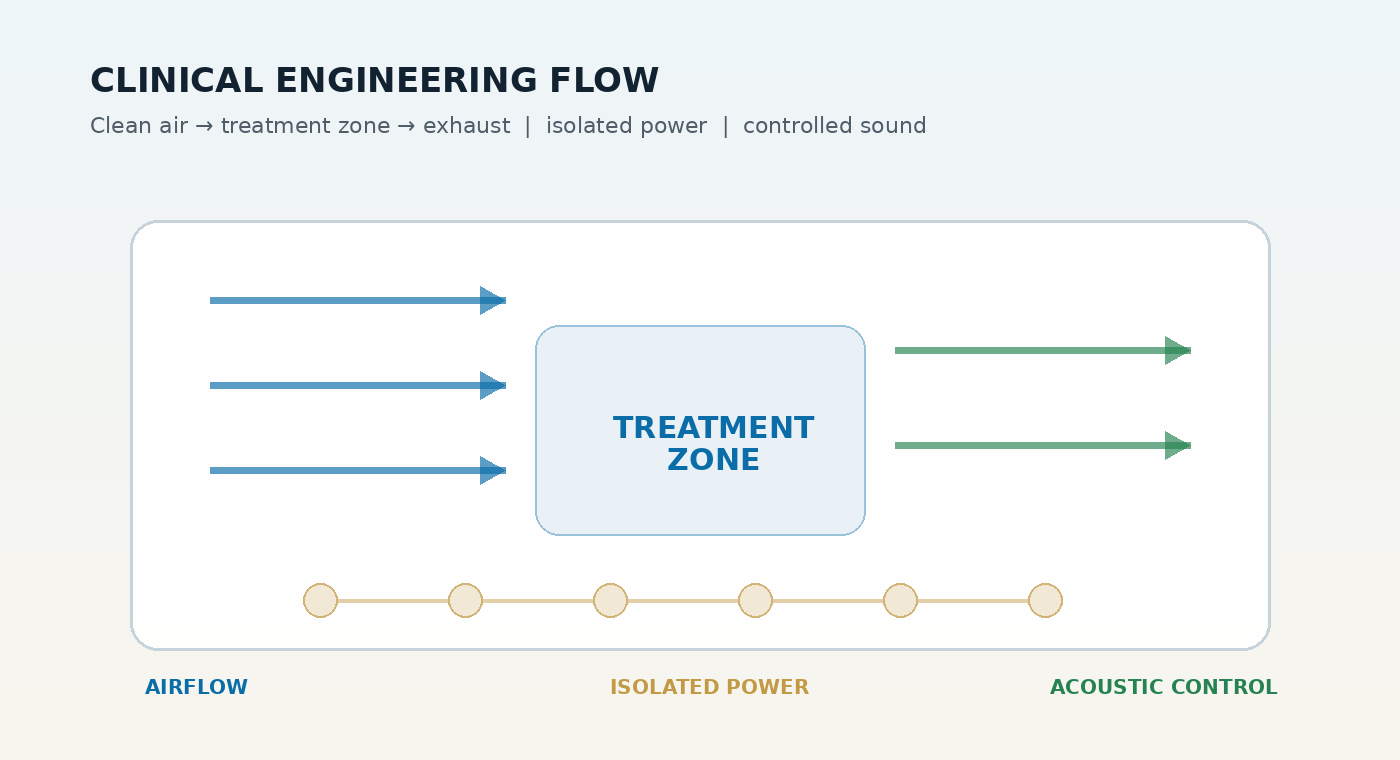

- جریان هوا: هوا باید از مناطق تمیز مانند راهرو به مناطق کثیف مانند اتاق درمان و سپس به بیرون هدایت شود.
- مکندههای موضعی (High-Volume Evacuators): این تجهیزات در کنار یونیت، آئروسل را در نزدیکترین فاصله ممکن به دهان بیمار مکش میکنند و بار آلودگی هوا را کاهش میدهند.
- تجهیزات پیشرفته: استفاده از سیستمهای UV-C در کانالهای هوا و تصفیهکنندههای پلاسمایی میتواند سطح ضدعفونی هوا را افزایش دهد.
۱.۳ مطالعه موردی: کلینیک دکتر امینی
در پروژه طراحی کلینیک ۲۵۰ متری دکتر امینی، سیستم تهویه مجزا برای هر اتاق درمان طراحی شد تا از سرایت آلودگی بین اتاقها جلوگیری شود. استفاده از فیلترهای HEPA با کلاس H14 و ایجاد فشار منفی قابل تنظیم در اتاقها از جمله اقدامات پروژه بود.
نکته فنی: طبق متن منبع، فیلتر HEPA کلاس H14 قادر به جذب ۹۹.۹۹۵٪ ذرات با اندازه ۰.۳ میکرون است.
بخش ۲: سیستم برق و ایمنی الکتریکی: قلب تپنده و سپر محافظ
تجهیزات دندانپزشکی به دلیل تماس مستقیم با بیمار، نیازمند سطح بالایی از ایمنی الکتریکی هستند. یک قطع برق ساده در حین جراحی ایمپلنت میتواند فرآیند درمان را با خطر جدی روبهرو کند.
۲.۱ استانداردهای حیاتی برق
| پارامتر | استاندارد/الزام | توضیح |
|---|---|---|
| سیستم ارتینگ (زمین) | IEEE 1100 و IEC 60364 | تمام یونیتها، دستگاههای تصویربرداری و سینکهای جراحی باید به سیستم ارت مستقل با مقاومت کمتر از ۲ اهم متصل شوند. |
| سیستم IT (ترانس ایزوله) | IEC 60364-7-710 (الزامی برای اتاقهای جراحی) | این سیستم از قطع برق در اولین خطا جلوگیری میکند. استفاده از دستگاه مانیتورینگ عایقی (IMD) برای هشدار خطای اول الزامی است. |
| محافظ برق (SPD) | IEC 61643 | از تجهیزات حساس در برابر صاعقه و نوسانات برق محافظت میکند. |
| UPS (منبع تغذیه بدون وقفه) | الزام وزارت بهداشت برای تجهیزات حیاتی | در صورت قطع برق شهری، حداقل ۳۰ دقیقه برق پایدار برای تکمیل فرآیند درمان و خاموش کردن ایمن تجهیزات فراهم میکند. |
۲.۲ محاسبه بار الکتریکی
قبل از طراحی باید بار الکتریکی دقیق کلینیک محاسبه شود. برای یک کلینیک ۵ یونیتی، توان مورد نیاز تقریبی در متن منبع به شرح زیر آمده است:
- هر یونیت: ۱.۵ تا ۲ کیلوولتآمپر (kVA)
- کمپرسور و ساکشن مرکزی: ۵ تا ۷ kVA
- تجهیزات تصویربرداری (OPG، CBCT): ۳ تا ۵ kVA
- سیستمهای استریل (اتوکلاو): ۳ تا ۴ kVA
نکته ایمنی: در پروژه دکتر امینی، حفر چاه ارت جداگانه برای بخش درمانی و استفاده از ترانس ایزوله مخصوص از جمله اقدامات برجسته پروژه عنوان شده است.
۲.۳ نورپردازی: تلفیق دقت و آرامش
- نور عمومی: دمای رنگ ۳۰۰۰–۴۰۰۰ کلوین (سفید گرم تا خنثی) برای ایجاد آرامش.
- نور موضعی روی یونیت: دمای رنگ ۵۰۰۰ کلوین و شدت ۲۰۰۰۰ تا ۳۰۰۰۰ لوکس برای دقت حین کار.
بخش ۳: آکوستیک: هنر سکوت در محیط درمان
صدای توربین، مکش و ابزارهای دندانپزشکی از عوامل مهم ایجاد استرس و اضطراب در بیماران است. طراحی آکوستیک مناسب میتواند این تنش را به شکل محسوسی کاهش دهد.
۳.۱ استانداردها و اعداد کلیدی
- حداکثر سطح نویز زمینه: بر اساس متن منبع و با ارجاع به توصیههای WHO، نویز زمینه در اتاقهای درمان نباید از ۳۵–۴۰ دسیبل تجاوز کند.
- زمان واماندگی (RT60): برای اتاقهای درمان، زمان واماندگی ایدهآل کمتر از ۰.۵ ثانیه ذکر شده است.
۳.۲ راهکارهای عملی آکوستیک
- پنلهای جاذب صدا: نصب روی دیوارها و سقف، بهویژه در اتاق درمان و راهروها.
- کفپوش: استفاده از کفپوش وینیل به جای سطوح سختتر، به دلیل عملکرد صوتی بهتر.
- در و پنجره: استفاده از درهای آکوستیک با درزبندی مناسب برای کاهش انتقال صدا.
- ایزوله کردن اتاق تأسیسات: کمپرسور و پمپ ساکشن مرکزی در اتاق مجزا با عایق صوتی قرار گیرند.
- موسیقی ملایم: میتواند در سالن انتظار و اتاق درمان به پوشاندن صداهای ناخوشایند کمک کند.
بررسی رایگان سیستمهای تأسیساتی
برای بررسی رایگان وضعیت تهویه، برق و آکوستیک کلینیک خود توسط کارشناسان متخصص، درخواست خود را برای ESPO ارسال کنید.
بخش ۴: افسانهها و اشتباهات رایج
۱. افسانه: «کولر گازی معمولی برای تهویه اتاق درمان کافی است»
واقعیت: کولر گازی معمولی هوای داخل را سرد و دوباره به همان فضا برمیگرداند، بدون آنکه الزاماً هوای تازه وارد کند یا آلودگی را فیلتر کند. این موضوع میتواند به انباشتهشدن آئروسلها منجر شود.
۲. افسانه: «فقط یک کپسول آتشنشانی برای ایمنی کافی است»
واقعیت: ایمنی الکتریکی بسیار فراتر از تجهیزات اطفای حریق است. نبود سیستم ارتینگ استاندارد و محافظ برق میتواند ایمنی افراد و تجهیزات را به خطر بیندازد.
۳. اشتباه: «صدای توربین را باید تحمل کرد؛ کاری نمیشود کرد»
واقعیت: با طراحی آکوستیک صحیح میتوان انتقال و بازتاب صدا را تا حد زیادی کاهش داد. پنلهای جاذب صدا، درهای آکوستیک و ایزوله کردن منابع نویز از راهکارهای قابل اجرا هستند.
هشدار: صرفهجویی در طراحی سیستمهای تأسیساتی میتواند یکی از پرهزینهترین تصمیمهای یک پروژه کلینیک باشد؛ زیرا این سیستمها هم بر اخذ تأییدیهها و هم بر سلامت و ایمنی بیماران و پرسنل اثر دارند.
بخش ۵: پاسخ به سوالات متداول (FAQ)
هزینه اجرای سیستم تهویه استاندارد در یک کلینیک ۲۰۰ متری چقدر است؟
طبق متن منبع، هزینه بسته به برند تجهیزات و پیچیدگی سیستم میتواند بین ۲ تا ۵ میلیارد تومان متغیر باشد. برای برآورد واقعی باید پلان، ظرفیت، تعداد یونیتها و شرایط پروژه بررسی شود.
آیا میتوان از سیستم IT برای تمام کلینیک استفاده کرد؟
سیستم IT برای اتاقهای درمان و جراحی مناسب است، اما برای تمام فضاها الزاماً ضروری یا اقتصادی نیست. در متن منبع، ترکیب TN-S برای فضاهای عمومی و IT برای بخشهای حساس پیشنهاد شده است.
بهترین راهکار برای کاهش صدای توربین از اتاقهای مجاور چیست؟
ترکیبی از درهای آکوستیک، پنلهای جاذب صدا روی دیوار مشترک و کانالکشی آکوستیک سیستم تهویه.
نتیجهگیری

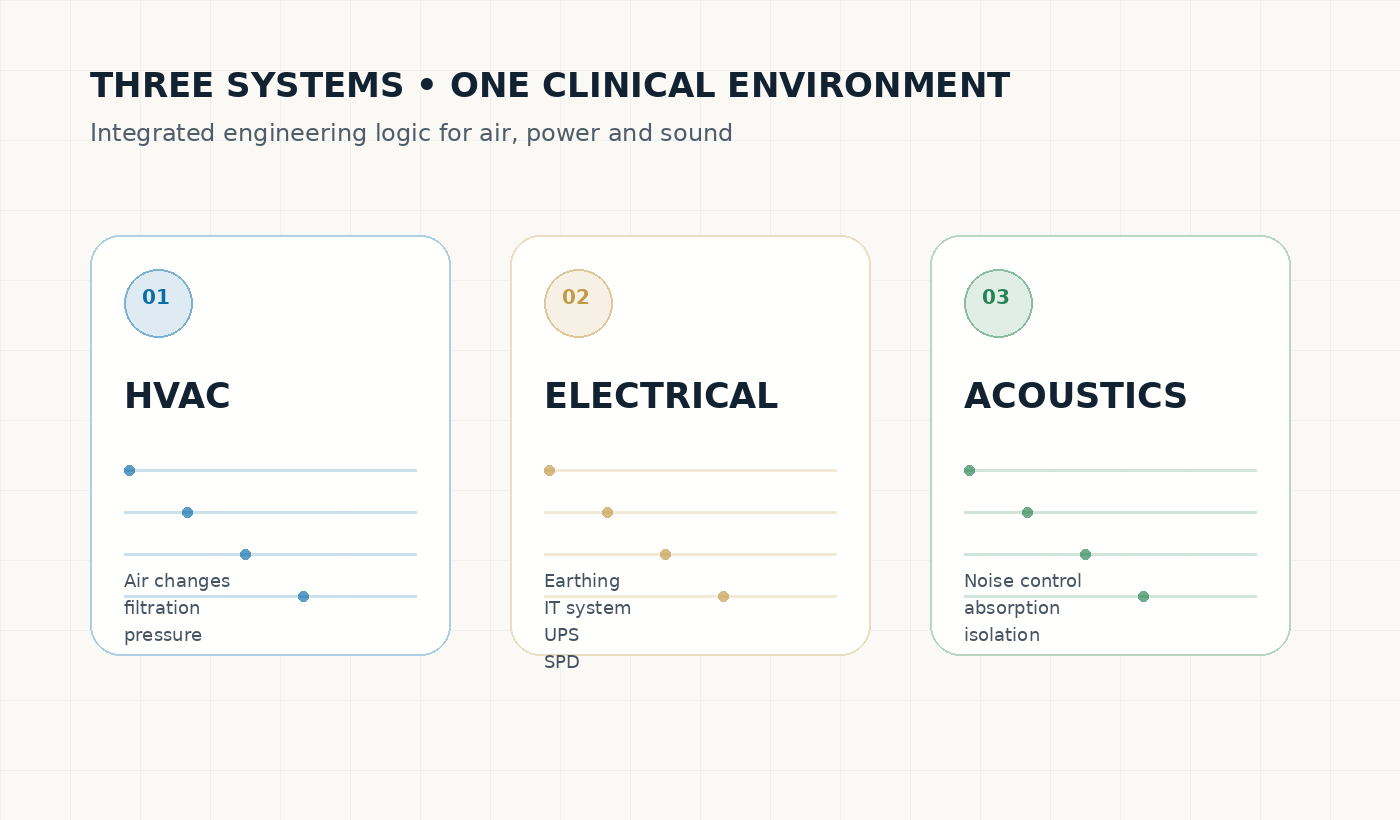

سیستمهای تهویه، برق و آکوستیک سه ضلع مثلث کیفیت و ایمنی در یک کلینیک دندانپزشکی مدرن هستند. سرمایهگذاری هوشمندانه در این حوزهها علاوه بر پاسخ به الزامات فنی و نظارتی، تجربهای ایمنتر، آرامتر و حرفهایتر برای بیماران و کادر درمان ایجاد میکند. پیش از اجرا، تهیه نقشههای دقیق و هماهنگی با مهندسان متخصص تأسیسات پزشکی ضروری است.
پیام پایانی: تهویه، برق و آکوستیک ستونهای پنهان موفقیت کلینیک هستند؛ کیفیت آنها در آرامش، سلامت و عملکرد روزمره فضا احساس میشود.
مشاوره تخصصی تأسیسات پزشکی
برای دریافت مشاوره اختصاصی و تهیه نقشههای اجرایی سیستمهای تهویه، برق و آکوستیک کلینیک، جلسه مشاوره رزرو کنید.
واژهنامه تخصصی
- ACH (Air Changes per Hour)
- تعداد دفعاتی که هوای یک فضا در طول یک ساعت به طور کامل تعویض میشود.
- ASHRAE
- American Society of Heating, Refrigerating and Air-Conditioning Engineers؛ یکی از مراجع اصلی تدوین استانداردهای تهویه.
- HEPA
- High-Efficiency Particulate Air؛ فیلتر با کارایی بالا برای جذب ذرات بسیار ریز.
- سیستم IT (Iso-lé Terre)
- سیستم توزیع برق با نقطه نوترال ایزوله از زمین که در محیطهای پزشکی حساس کاربرد دارد.
- IMD
- Insulation Monitoring Device؛ دستگاه پایش سطح عایقی و هشدار خطای اول در سیستم IT.
- RT60
- زمان لازم برای کاهش ۶۰ دسیبل سطح فشار صوت در یک فضا.
